Одним из обязательных условий безопасной эксплуатации современной стиральной машины является грамотный выбор соответствующей для нее розетки и строгое соблюдение технологии монтажа точки подключения. Какие варианты моделей предлагает современный рынок и как правильно устанавливается розетка для стиральной машины в ванной, рассмотрим подробнее в статье.

Содержание статьи:

Ключевые условия для подключения розетки

Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:

  • первая – объекты старого жилищного фонда не обеспечены системой заземления;
  • вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

  • Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
  • Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
  • Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
  • Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность. В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и УЗО. Единственное – их уровень защиты будет несколько ниже.

Галерея изображений

Фото из

Установка розетки для работы стиральной машины

Грамотное устройство силовой точки, предназначенной для питания стиральной машинки, продлит рабочий ресурс оборудования и обеспечит безопасность пользователей

Установка розетки для работы стиральной машины

В приоритете отдельная силовая линия для агрегата

Практически для всех моделей стирального оборудования, даже для мини модификаций, рекомендовано устройство отдельной силовой линии с индивидуальной розеткой

В приоритете отдельная силовая линия для агрегата

Выбор кабеля для подключения розетки по мощности приборов

Сечение кабеля для подключения стиральной машинки подбирают, исходя из максимальной мощности агрегата. В случае единовременной запитки от линии нескольких приборов их мощность суммируется, а сечение кабеля подбирается по суммарному значению

Выбор кабеля для подключения розетки по мощности приборов

Влагозащищенные разновидности розеток для ванной

В санузле рекомендованы к установке розетки класса IP, предназначенные для работы в помещениях с высоким уровнем влажности. Желательно, чтобы кроме защитной крышки устройство еще обладало шторками и системой защиты от воздействия влаги

Влагозащищенные разновидности розеток для ванной

Подходящий кабель для прокладки электролинии

К силовой точке, обеспечивающей электропитание стиральной машине, подводят трехжильный медный кабель с заземляющим контуром, сечение жил принимается 2,5 мм²

Подходящий кабель для прокладки электролинии

Требования к подключению проводки к зажимам розетки

Подключение розетки к проводке должно быть выполнено безупречно, жилы кабеля плотно зажаты клеммами механизма розетки

Требования к подключению проводки к зажимам розетки

Автоматический выключатель для защиты электролинии

Для защиты электролинии, питающей стиральную машинку, в щитке должен быть установлен дифференциальный выключатель или тандем защитных устройств из автомата и УЗО на 20 А

Автоматический выключатель для защиты электролинии

Выбор места для установки силовой точки

Согласно регламенту, обозначенному в ПУЭ, розетки в помещениях с высокой степенью влажности располагают по минимуму в 60 см от точек поставки воды и труб

Выбор места для установки силовой точки

Установка розетки для работы стиральной машины

Установка розетки для работы стиральной машины

В приоритете отдельная силовая линия для агрегата

В приоритете отдельная силовая линия для агрегата

Выбор кабеля для подключения розетки по мощности приборов

Выбор кабеля для подключения розетки по мощности приборов

Влагозащищенные разновидности розеток для ванной

Влагозащищенные разновидности розеток для ванной

Подходящий кабель для прокладки электролинии

Подходящий кабель для прокладки электролинии

Требования к подключению проводки к зажимам розетки

Требования к подключению проводки к зажимам розетки

Автоматический выключатель для защиты электролинии

Автоматический выключатель для защиты электролинии

Выбор места для установки силовой точки

Выбор места для установки силовой точки

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Условия подключения техники

Автоматические стиральные машины установлены практически в каждом доме, а потому монтаж надежной и безопасной точки подключения является необходимостью

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Основные параметры безопасной проводки

Проводка в ванной должна быть не только безупречно функционирующей, но и безопасной.

Срабатывание оборудования при аварийной ситуации

В случае утечки тока на корпус электроагрегата, в момент короткого замыкания либо же при касании частью тела

Выбор типа электропроводки

В старых зданиях, возводимых несколько десятков лет назад, в основном применяли провода с алюминиевыми жилами. Они не подходят для подключения современного мощного оборудования. Стиральную машину допускается подключать только через трехжильный кабель с медной сердцевиной.

Подключение через отдельную линию

Чтобы безопасно установить точку подключения для мощного бытового агрегата, от квартирного щитка следует проложить отдельную силовую линию и обеспечить ее устройствами защиты проводки и самого оборудования

Согласно пункту 7.1.40 действующего ПУЭ в помещениях с повышенной влажностью монтаж проводки рекомендуется осуществлять закрытым способом. Для этого идущий от распределительного щитка кабель размещают в выбранной в стене шробе таким образом, чтобы он был скрыт и даже частично не выходил на поверхность.

Такая мера защищает кабель от непосредственного контакта с водой, которая известная своими отличными проводниковыми качествами.

По этой же причине при прокладке в выдобленном в древесине канале, например, не допускается размещать электропровод в металлорукаве или в полости стальной трубы. Провод нельзя фиксировать металлическими скобами, лишенными резиновых прокладок. Сами крепежные скобы должны иметь антикоррозионное покрытие.

Определение сечения кабеля

Чтобы электропроводка выдержала высокую нагрузку от мощного бытового агрегата, следует грамотно рассчитать сечение кабеля. Его определяют по такому же принципу, что и при установке любой другой электротехники, беря в расчет предполагаемую нагрузку. Мощность стиральной машины указана в прилагаемой к ней инструкции.

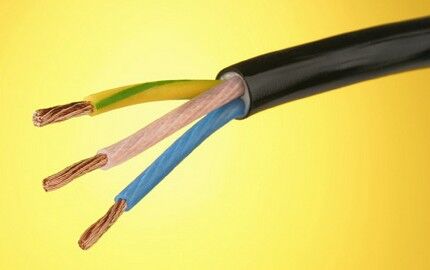

Три жилы токоведущего провода

Для подключения бытовой техники в ванной комнате применяют кабель, выполненный из трех медных жил, одна из которых подведена к заземлению

Для прокладки электролинии используют только лишенный дефектов целостный провод. Все места состыковки тщательно обматывают электроизоляционной самоклеящейся лентой.

Не допускается присутствие в санузле и распределительных коробок, внутри полого корпуса которых по схеме соединяются кабели подключаемых устройств. Распределительные коробки всегда размещают за пределами санузла.

Порядок действий при определении сечения кабеля:

  1. Узнают мощность подключаемого электроприбора. В большинстве случаев она не превышает 3 кВт.
  2. В соответствии со справочными таблицами подбирают сечение кабеля.

При подключении блока розеток определяют суммарную мощность «запитываемых» от них приборов после чего, ориентируясь по тем же справочным таблицам, определяют допустимое сечение кабеля.

Даже если машинка потребляет меньшее количество энергии, опытные мастера рекомендуют делать запас по мощности. Ведь не исключено со временем морально устаревший агрегат может быть заменен на более высокомощное новое оборудование.

Таблица для выбора сечения кабеля

Чтобы подключить стиральную машину, мощность которой не превышает 3 кВт, в основном применяют трехжильный медный кабель сечением 2,5 мм (+)

Для подключения рекомендуется использовать только медный провод. В сравнении с алюминиевым «собратом» он предпочтительнее тем, что имеет лучшие электропроводящие свойства.

Медный провод способен при меньшем сечении выдерживать высокое напряжение: на 1 мм сечения 2 кВт нагрузки. А потому места уложенный в штробе провод будет занимать в два раза меньше. К тому же он устойчив к окислению и по заверению электриков имеет срок службы свыше 30 лет.

Мощность УЗО и автомата

Кабель, ведущий отдельную линию в санузел, подключают к внутриквартирному распределительному щитку через устройство экстренного отключения (УЗО).

Конструктивное исполнение УЗО

Основное предназначение УЗО – обезопасить «запитанные» от сети электроприборы от короткого замыкания, а домочадцев от риска поражения электрическим током

Ток утечки защитного устройства для подключения линий, когда нужна быстрая защита, должен составлять 10 мА. Это обусловлено тем, что санузлу свойственна повышенная влажность, в связи с чем комната относится к числу помещений повышенной опасности.

Раздражающее действие переменного тока человек ощущает уже при величине в 5-7 мА.

Если же санузел «запитывается» групповой линией, максимальный ток утечки для подключения электропроводки должен составлять 30 мА. Такие устройства дешевле, чем 10 мА, но и срабатывают не так быстро.

Схема срабатывания системы

Устройство срабатывает при перегрузке в 10 мА, предотвращая выход из строя подключенных к электросети агрегатов и возникновение пожара в результате короткого замыкания

Для установки частных домах и квартирах чаще всего применяют модели, совмещенные с автоматом для защиты проводки – дифференциальные выключатели.

Модульные устройства обеспечивают защиту по трем «фронтам»: от перегрузки электросети, от превышения допустимой величины утечки тока и от короткого замыкания на линии.

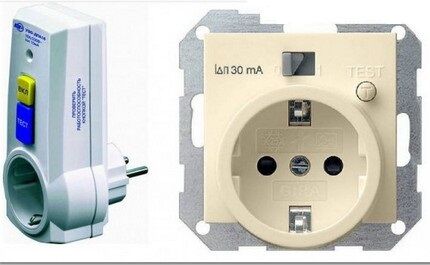

Розетка, оснащенная УЗО

Некоторые производители выпускают розетки, которые уже оснащены защитным УЗО, правда цена на них значительно выше, чем на стационарные модели

В случае отсутствия в квартире стационарного УЗО в распределительном электрощитке, применяют УЗО переносного типа. Их подключают к существующей розетка, а затем уже производится подключение электрообрудования.

Но само по себе УЗО не является полноценной защитой. Для предохранения проводки и самого агрегата от короткого замыкания устанавливают отдельный автомат защитного отключения.

Применение защитного автомата

Автомат защитного отключения подбирают, ориентируясь на сечение проложенного к розетке кабеля и нагрузку электрической сети

Традиционно используют автомат на 16А. В любом случае номинал рабочего тока УЗО должен быть на одну категорию выше, чем номинальный ток вводного автомата.

Места установки точек подключения

При выборе места размещения точки подключения ключевое значение имеет не столько близость к «запитываемому» бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместном санузле есть всего 1-2 таких безопасных места.

При выборе места точки подключения ориентируются на такие параметры:

  1. Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации.
  2. Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.

При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».

Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется «водопад» от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.

Токопроводящие свойства воды

Чистая, лишенная примесей вода является достаточно сильным проводником электричества, но присутствие в ней сложных химических соединений и солей дополнительно повышает ее проводящие свойства

При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ. Согласно ему помещение делят на 4 зоны:

  • Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки.
  • Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно.
  • Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя.
  • Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IPX4 и бытовые агрегаты, «запитываемые» от сети, подключенные через УЗО с заземляющим контактом.

Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.

Схема зонирования пространства согласно ПУЭ

Установку розеток и различных устройств управления можно производить только в наименее опасной третьей зоне санузла при условии соблюдения требований ПУЭ

Розетки, используемые для подключения стиральной машины в санузле, должны соответствовать следующим требованиям:

  • Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги.
  • Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами.

Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» — не боятся даже прямого попадания водных струй.

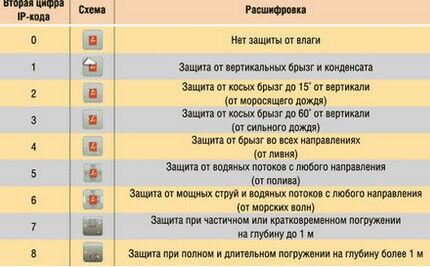

Таблица вариантов моделей розеток

Обозначение «IPXY» указывает на класс защиты от влаги («Y») и пыли («X»); для установки в санузлах параметр «Y» должен быть не ниже 4 класса

Тонкости подключения розетки для стиральной машины

Планируя подключить стиральную машину в санузле дома, которому боле 20-ти лет, первым делом внимательно осмотрите проводку. Скорее всего, там алюминиевые провода. Их нельзя использовать для присоединения мощных приборов, к числу которых принадлежит и стиральная машина. Поскольку проводимость алюминиевой жилы практически в два раза ниже медной, а при появлении окислов на поверхности значение еще уменьшается.

Для прокладки силовой линии под подключение стиральной машины потребуется кабель с алюминиевыми проводниками толще, чем с медными, что не лучшим образом отразится на общей сумме расходов. Качество соединений должно быть безукоризненным, чтобы исключить перегрев. При эксплуатации силовой точки придется регулярно проверять и протягивать винтовые зажимы.

Обгоревшие концы алюминиевых жил

Алюминиевые провода в обязательном порядке подлежат замене, ведь за такой долгий срок эксплуатации сплав утрачивает эластичность и просто рассыпается

Будьте готовы к тому, что замена устаревшей алюминиевой проводки на медный аналог влетит в копеечку. Но от нее напрямую зависит безопасность домочадцев и нормальная работа оборудования.

Некоторые хозяева в санузле устанавливают одну точку подключения для всех электроприборов. Для этого прокладывают провод сечением 2,5 мм, к которому подключают шлейфовым способом блок розеток, используемый для «запитки» не только стиральной машины, но и других электроприборов. Опытные мастера не рекомендуют это делать, а к стиральной машине советуют все же прокладывать отдельный провод.

Схема шлейфового подключения

В случае если все же вы планируете посадить на одну линию несколько розеток, предварительно просчитайте суммарную мощность одновременно работающих электроприборов

При установке нескольких розеток точки подключения желательно расположить максимально компактно. К розеточному блоку можно подвести и панель управления теплым полом.

В качестве защитного элемента можно установить выключатель для самой розетки. Но его стоит рассматривать лишь в качестве страховочного варианта, выступающим дополнением к общей системе безопасности.

Технология монтажа точки подключения

На момент установки розетки в электрическом щитке уже должен стоять автомат или УЗО, а сам провод выведен в санузел. Прежде чем приступать к монтажу точки подключения, следует убедиться, что провод находится не под напряжением, прикоснувшись к зачищенным от оплетки концам кабеля индикаторной отверткой

Прокладка кабеля и монтаж подрозетника

Для выполнения скрытой проводки в полости стены с помощью перфоратора проделывают штробу. Ее прокладывают по наименьшему пути под потолком параллельно напольной поверхности. К розетке линию опускают строго как сделать из одной розетки блок розеток вниз перпендикулярно. Проводку фиксируют в штробах с помощью дюбель-хомутов.

Чтобы наметить место размещения розетки, к центру проложенной полосы прикладывают корпус устройства. С помощью маркера делают отметки для сверления отверстия. Наметив точку размещения розетки, с помощью перфоратора, оснащенного коронкой D 68 мм, проделывают отверстие в стене.

Бурение ниши с помощью полого сверла

С помощью полого сверла можно быстро и экономно проделать в стене отверстие большого диаметра под установку подрозетника стандартного посадочного размера

Стенки проделанного отверстия зачищают от остатков пыли и раздробленных элементов стены. В подготовленное посадочное место монтируют подрозетник.

Выбор подрозетника зависит от типа стены. Для установки в бетон применяют монтажные блоки без каких-либо элементов фиксации. Для гипсокартона – пластиковые стаканы, оснащенные прижимными пластинками для возможности фиксации с тыльной стороны листа.

Монтаж «стакана» и заведение провода

Зафиксировав подрозетник в стене с помощью прижимных лапок, либо посредством нанесения на поверхность шпаклевочного или алебастрового раствора, очищают внутреннюю полость коробки и выводят провод

В установленном подрозетнике будет скрываться клеммный блок для соединений с электропроводкой, спрятанной в стене.

Подключение клеммного блока

С корпуса розетки снимают декоративные элементы, оставляя только клеммный блок. На клеммах ослабляют крепежные болты, с помощью которых будут фиксироваться оголенные концы подведенных жил.

Зачистка от оплетки концов кабеля

Концы электрокабеля с помощью кроссировочного ножа или бокореза зачищают от оплетки, направляя их в противоположную сторону движению инструмента

Для удобства подключения изоляция подводимых проводов выполнена разным цветом. Провод заземления окрашен в зелено-желтую оплетку, фазный представлен красной или коричневой оболочке, а нулевой – в голубой или синей изоляции.

Выведенные из пластикового «стакана» концы проводов подводят к контактам и вставляют в клеммы. Фазный и нулевой провода подключают к токоведущим клеммам: фаза справа, нейтраль слева. Заземляющий проводник подсоединяют к клемме, обозначенной аббревиатурой «PE».

Подведение жилы заземления

Жилу заземления присоединяют к верхней или центральной клемме, оснащенной «усиками», зафиксированными на корпусе устройства

Ни в коем случае не подключайте «ноль» на заземляющую клемму.Иначе в случае отгорания рабочего «нуля» в щитке, на корпусе подключенной к сети машины будет пробивать обратная «фаза».

Корпус розетки с подключенными контактами фиксируют к подрозетнику винтами или распорными лапками. После закрепления блока проверяют добротность соединения контактов и затяжку болтов на клеммниках. На завершающем этапе устанавливают декоративную крышку.

Видео-советы по установке розетки в ванной

Советы по монтажу точек подключения в ванной:

Как проложить провод для стиральной машины:

Работы, связанные с электропроводкой, принадлежат к категории повышенной опасности. И выполнять их следует с максимальной осторожностью. А потому если вы не способны верно оценить ситуацию и не уверены в собственных силах, не стоит экспериментировать. Решение этой сложной задачи лучше поручить профессиональному электрику.
