Переходник с обд1 на обд2 своими руками

Добавлено: 16.04.2018, 09:53 / Просмотров: 65192

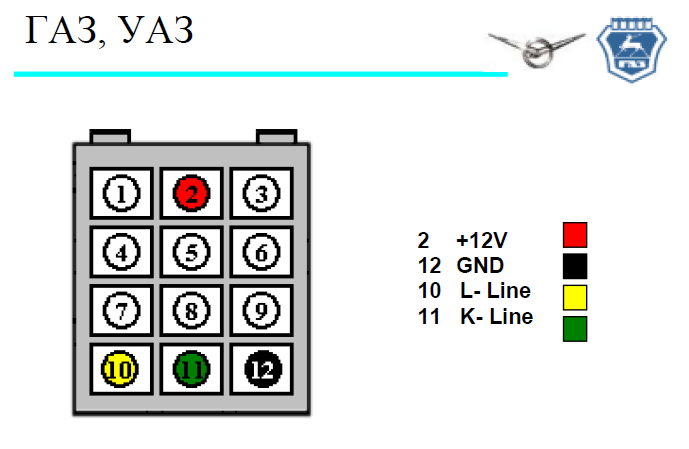

Если вы по какой-либо причине забыли купить переходник GM 12 pin - OBD2, можно изготовить его своими руками. Мы приготовили для вас небольшой фото-отчет о том, как можно самостоятельно сделать переходник для подключения адаптера elm327 bluetooth к диагностической колодке GM12. На диагностическом адаптере необходимо подключить провода переходник к контактам 4 (заземление 7 (k-линия) и 16 (напряжение АКБ). Далее берем контакты и подключаем их к диагностической колодке автомобиля. Подключать провода будем следующим образом. 4й контакт от адаптера подключаем к А, 7й к М переходник с обд1 на обд2 своими руками и 16й подключаем к H (в некоторых случаях к G). Вот распиновка разъема диагностической колодки GM12: В итоге это будет выглядеть следующим образом: Напомним, что подключение осуществлялось через адаптер elm327 bluetooth, но с отечественными автомобилями данный адаптер будет работать только с платной версией программы OpenDiag. Для использования полноценной бесплатной версии для отечественных автомобилей мы рекомендуем k-line адаптер. Понравилась статья? Сохраните себе!
