Список форумов » Другая аппаратура » Электроинструменты На страницу Пред.  1, 2, 3, 4 ... 6, 7, 8 ... 79, 80, 81, 82  След. Автор Сообщение

NickName

Участник
Сообщения: 4715

Payalneg писал 06-04-2009 14:33
LDZ, мне бы хотя бы команды, остальное сам доделаю

NickName2

Участник
Сообщения: 4617

Sanya19 писал 14-04-2009 02:02
Извините, что вклиниваюсь..
Начал делать свою станцию, возникли вопросы
1. чтобы откалибровать нижний подогрев на 130-150 гр., температуру надо измерять сверху платы или снизу? (использую термопару от MAS-838).
2. снизу надо греть ВСЮ плату или достаточно половины/трети платы, в которой расположен выпаиваемый чип?
3. плату обязательно закреплять брэкетами?

NickName

Участник
Сообщения: 4715

Maxi-S писал 17-04-2009 00:42
Sanya19 писал: Извините, что вклиниваюсь..
Начал делать свою станцию, возникли вопросы
1. чтобы откалибровать нижний подогрев на 130-150 гр., температуру надо измерять сверху платы или снизу? (использую термопару от MAS-838).
2. снизу надо греть ВСЮ плату или достаточно половины/трети платы, в которой расположен выпаиваемый чип?
3. плату обязательно закреплять брэкетами?
1 С той стороны, где выпаиваемый чип.
2 Грубо говоря квадрат 33 размера микрухи, минимум.
3 Если больше 1010 см или плата очень тонкая, конечно надо крепить.

NickName2

Участник
Сообщения: 4617

Sanya19 писал 17-04-2009 22:57
Maxi-S, благодарю.
И еще один вопросец. Скажем, если паять плату от ноута. C разных сторон платы ПРИМЕРНО (НЕ друг под другом) в одном месте находятся большие чипы (например, северник с одной стороны платы и видео - с противоположной). Так вот если я буду "ловить" эти 130-150 гр. термопарой с верхней стороны платы, то снизу температура будет выше по идее, т.к. ближе к источнику тепла? Не упадет ли в этом случае вниз чип, который с нижней стороны? То, что его фольгой прикрыть надо бы - это понятно. Но все же, упадет или нет?
Заранее спасибо!

NickName

Участник
Сообщения: 4715

Payalneg писал 19-04-2009 00:28
не упадет, но греться нижним придеться подольше

NickName2

Участник
Сообщения: 4617

Николя писал 26-04-2009 12:51
Я вот такой вот нижний подогрев смастерил, из портативной газовой печки - дёшего и сердито. В качестве стоек использовал потолочные профили. На такой высоте(25см от пламени) температура от 100 до 500гр.(мерил мультиметром). Сверху грею китайским феном. Берёт и QFP и BGA. Плату не ведёт, если фольгой заклеить. Планирую приделать устройство автоматичекого снятия деталей.


NickName

Участник
Сообщения: 4715

Сергей Козырев писал 27-04-2009 11:49
Николя, А домочадцы как к угару приспособились?

NickName2

Участник
Сообщения: 4617

Николя писал 27-04-2009 12:50
Особого дыма то и нет, хотя можно и проветрить.

NickName

Участник
Сообщения: 4715

ADOWWW писал 28-04-2009 07:23
Николя писал: дёшего и сердито.
и то верно, а мы дурью маемся, термопрофили изобретаем...

NickName2

Участник
Сообщения: 4617

Генчик писал 28-04-2009 12:09
ADOWWW, как в том анекдоте, типа готовить не умеете.
Добавлено 22-01-2014 20:52
Генчик писал 01-05-2009 00:02
Artur, аккуратная получилась.

NickName

Участник
Сообщения: 4715

ADOWWW писал 09-05-2009 14:46
Рад, что моя идея на счёт мебельных полозьев прижилась на многих конструкциях.
Artur, подумай над поворотной консолью, намного удобнее. И быстрое охлаждение есть гуд, для Нвидий.
Добавлено 23-01-2014 00:52
ОхотниК писал 10-05-2009 00:19
Моя паялка,в стадии доделки верхнего излучателя и встройки всей управляющей электроники.
вот с чего все начиналось,детали корпуса:

корпус в сборе:

с лампами нагревателя:

сам нагреватель:

отражатель для ламп:

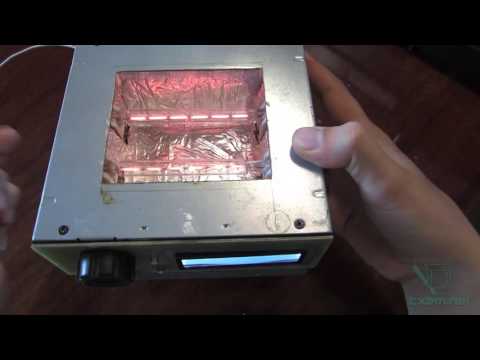

был пробный пуск,пока без верхнего нагревателя:

сверху как раз будет ездить верхний нагреватель,конструкция подвижная,может поворачиваться вокруг оси стойки

NickName2

Участник
Сообщения: 4617

JohnK писал 10-05-2009 09:18
ОхотниК писал: может поворачиваться вокруг оси стойки Всмысле стойка поворачивается вокруг своей оси? Вроде как напраляющую на стойке видо.
Я для своей будущей конструкции присмотрел корпус от графопостроителя фармата А3

NickName

Участник
Сообщения: 4715

ОхотниК писал 10-05-2009 11:49
Вы посмотрите конструкцию фотоувеличителя упа-514,все вопросы отпадут.
Добавлено 23-01-2014 00:53
lim_sa писал 19-05-2009 11:04
Я собираю,и по ходу работаю на такой!!!
th_в работе.jpgСкачано: 5321 раз(а)

NickName2

Участник
Сообщения: 4617

Пиксель писал 19-05-2009 22:52
Ого, какие тут красивые штуки делают
У меня вопрос по ПИДам,
когда узнавал про китайские регуляторы (например Arcom) меня насторожил такой параметр как "период регулирования" он минимально доступный 1 сек, те насколько я понимаю,
нагрев будет включаться один раз в секунду и выключаться уже по пид закону. Для нагрева сушильного шкафа с рыбой это может и нормально, но в случае паяльной станции как то стремно.... хватит ли плавности
регулирования на малых расстояниях. То есть я понял, что полноценного шима там и нет как бы. Продавцы конкретно сказать не смогли ничего.
Сейчас использую диммер световой, но хочеться автоматики.
Artur, у твоих TE-MT007 какой этот параметр? Они могут шимить как световой диммер?

NickName

Участник
Сообщения: 4715

LDZ писал 19-05-2009 23:27
Пиксель, в двух словах так:
подали чего-нибудь на грелку --> ждём --> смотрим что получилось --> делаем выводы --> и т.д.
Возможно "ждём" и есть твой "период регулирования".

NickName2

Участник
Сообщения: 4617

Пиксель писал 20-05-2009 00:46
то есть 1 секунду нагреватель включен на полную катушку, а потом по ситуации... как то не радует.. у них у всех выходы релейные или симмисторные но симмисторы все равно как реле работают
те шима как такового похоже нету..

NickName

Участник
Сообщения: 4715

lim_sa писал 20-05-2009 14:07
Вот тож жду(пообещали подарить) пид регуляторы,а сам думаю не проще на атмеге сделать читаю вот http://www.radiokot.ru/lab/hardwork/11/index.shtml ,мож кто делал подскажите

NickName2

Участник
Сообщения: 4617

Strike писал 20-05-2009 22:25
Пиксель писал: но в случае паяльной станции как то стремно.... хватит ли плавности
Думаю не нужно заморачиваться, хватит.
Тепловая "емкость, масса" чипа достаточно высокая, а на плате , на шарах и того больше.
Перегрева не будет и выбег будет незначительный.
Главное мощностью ( или расстоянием) примерно попасть в скорость нагрева по "термопрофилю", и никуда не денется.
ИМХО, поправьте если неверные выводы..

NickName

Участник
Сообщения: 4715

ОхотниК писал 25-05-2009 03:29
Доделал я свою паяльную станцию,вот фото

Вот скромные параметры станции:
-размер площади подогрева 24х32см
-размер площади верхнего нагревателя 9х6см
Kоличество ламп нижнего нагрева 9шт,каждая 1500вт,по 3 последовательно и 3 секции параллельно
Нижний нагрев секционировал потому что если паять видюху,то такой огромной площади нагрева не надо,чтобы напрасно не тратить электроэнергию в тепло включается та секция которая непосредственно под паяемой видюхой.
Kоличество ламп верхнего нагревателя 4,каждая по 500вт,по 2 последовательно и 2 гирлянды параллельно.
На полную мощь нижний подогрев еще не выходил,скорости нагрева хватает и на меньшей,проводка вполне выдерживает;-)
Немного фоток внутренностей


Вот верхний нагреватель собственной персоной.
Для удобства позиционирования верхний нагреватель может ездить на мебельных салазках.
Корпус нагревателя изготовлен из корпуса бп отрезанием лишнего,использовал старый корпус от АТ блока питания(там железо было толстое=)).Отражатель для ламп из тонкого алюминиевого листа(0.5мм).





Шторки для ограничения нагреваемого участка еще не сделал

NickName2

Участник
Сообщения: 4617

bogomol65 писал 27-05-2009 07:25
Это все прекрасно,
Но есть сервесный центр можно там перепаять,не часто же чипы горят?Вы может обновляете что то,объясните пожалсто,очень тема интересная

NickName

Участник
Сообщения: 4715

dramaturg писал 27-05-2009 08:05
bogomol65 писал: Но есть сервесный центр можно там перепаять
в среднем 40 баксов на чип
bogomol65 писал: не часто же чипы горят?
горят нечасто а вот реболить приходится честенько
bogomol65 писал: Вы может обновляете что то,объясните пожалсто,очень тема интересная
а ты поинтересуся ценами на оборудование и все сам поймешь. думаешь еслибы цена была реальная а не (заоблачная) ктото занималсябы самоделками.......

NickName2

Участник
Сообщения: 4617

texnik04 писал 28-05-2009 09:47
ОхотниК а можно заполучить схемы печатки прошивку ?, тоже бы собрал такую, однако на верх я планирую керамику

NickName

Участник
Сообщения: 4715

JohnK писал 28-05-2009 12:30
ОхотниК, Хорошо у тебя получилось, дополни нижний подогрев сеткой с ячейкой примерно в 5 мм., будет равномерный прогрев по всей поверхности

NickName2

Участник
Сообщения: 4617

ОхотниК писал 28-05-2009 16:50
у меня и так равномерный,на термопрофиле есть плато для выравнивания температуры.Паяка работает,уже починено несколько ноутов и с десяток плат АТХ с отвалом северника.После пайки платы ровные,как будто их и не паяли)

NickName

Участник
Сообщения: 4715

JohnK писал 28-05-2009 18:53
ОхотниК писал: После пайки платы ровные,как будто их и не паяли Это мы знаим, проходили

NickName2

Участник
Сообщения: 4617

texnik04 писал 08-06-2009 12:54
ктонибудь пробывал ставить кварцевое стекло на нижний подогрев ? на сколько падает температура ?

NickName

Участник
Сообщения: 4715

JohnK писал 08-06-2009 13:03
texnik04 писал: кварцевое стекло на нижний подогрев ? на сколько падает температура ? Зачем кварцевое? Ведь греешь инфракрасным а не ультрафиолетовым излучением По делу, на сколько будет падать побарабану, будешь сильнее греть чтоб на датчике была нужная температура, а вот то что получится слишком большая инерция - это гарантировано.

NickName2

Участник
Сообщения: 4617

texnik04 писал 08-06-2009 13:53
чтобы флюс не какпал на лампы, не часто но бывает

NickName

Участник
Сообщения: 4715

ADOWWW писал 09-06-2009 12:42
JohnK писал: большая инерция
не только, разогрев корпуса какой, что мешает работать на станции. Не говоря о том, что если в корпус интегрированна электроника управления, то ваще...
Добавлено 23-01-2014 00:56
JohnK писал 09-06-2009 20:47
ADOWWW писал: JohnK писал:
большая инерция
не только, разогрев корпуса какой, что мешает работать на станции. Не говоря о том, что если в корпус интегрированна электроника управления, то ваще...
texnik04, Мотай на ус

NickName2

Участник
Сообщения: 4617

lim_sa писал 10-06-2009 07:54
А электронику обязательно надо интегрировать в корпус? С ADOWWW полностью согласен,иногда локти припекает

NickName

Участник
Сообщения: 4715

Strike писал 10-06-2009 11:00
Цитата:иногда локти припекает
Вот, незаконченная правда, все своими ручками гнуто - пиленно, тока не смейтесь..
Как закончу, выложу весь процесс сборки в архиве.

NickName2

Участник
Сообщения: 4617

texnik04 писал 11-06-2009 13:49
тока не смейтесь шутка. управление на чем сделали ?
