 Заголовок сообщения: Можно ли удлинить витой парой USB и на сколько метров?

СообщениеДобавлено: Сб сен 25, 2010 02:13:10  Вымогатель припоя Аватар пользователя
Карма: 2
Зарегистрирован: Ср дек 12, 2007 22:46:06
Сообщений: 506
Откуда: Георгиевск
Рейтинг сообщения: 0

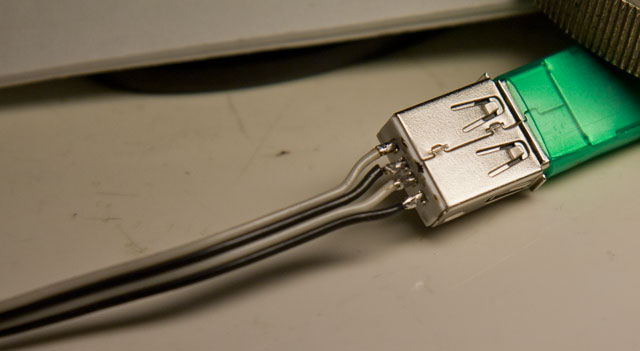

Купил себе 3G модем билайн (модель ZTE MF180). но вот беда когда он торчит в гнезде ноутбука прием солвсем слабый. (ячное дело сигнал погощается зданием). Я решил сделать кабель удлинитель из..... витой пары. Чтож у меня получилось. длина кабеля 7метров. Крайние контакты соед. проводами из одной пары, средние из другой. использую неэкранированную втую пару пятой категории. медную. Сейчас пишу на форум с этого модема. Скажите пожалуйста какова максимальная длина кабеля для такого включения.


_________________
Нет повести печальнее на свете чем повесть о заклинившем ресете Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Можно ли удлинить витой парой USB и на сколько метров?

СообщениеДобавлено: Сб сен 25, 2010 02:18:21  Друг Кота Аватар пользователя
Карма: 90
Зарегистрирован: Ср апр 11, 2007 17:50:39
Сообщений: 19197
Откуда: Riga
Рейтинг сообщения: 0

Зависит от скорости обмена по УСБ1 или УСБ2. Ниже скорость - дальше связь.
7 метров может пробить и пассивный провод, надо пробовать. На 5 метров есть активные удлинители УСБ с коробочкой-усилителем, стоимостью около 10 Евро. Активный 5 м. и пассивный 3 м. последовательно должны потянуть 8 метров.


_________________
Искусство общения было до нас. Вернуться наверх  Профиль



JLCPCB Prototype, Бесплатная доставка первого заказа + на прототип ПП!

Крупнейший производитель печатных плат в Китае, 290,000+ заказчиков, 8,000+ он-лайн заказов в день.

Цена за 10 плат: за 2-х слойную, за 4-х слойную, за 6-ти слойную.

LCSC Parts: Экономия до 50%, большой выбор компонентов в наличии, отправка заказа в день оплаты.

Не в сети

 Заголовок сообщения: Re: Можно ли удлинить витой парой USB и на сколько метров?

СообщениеДобавлено: Сб сен 25, 2010 03:11:09  Вымогатель припоя Аватар пользователя
Карма: 2
Зарегистрирован: Ср дек 12, 2007 22:46:06
Сообщений: 506
Откуда: Георгиевск
Рейтинг сообщения: 0

семь метров витухи уже идут до подоконника и успешно таккают инет от билайновского модема юсб.
вопрос 1 какова скорость на USB1.1 и 2.0
вопрос 2 если кто пробовал такое включение, то какова была наибольшая длина кабеля.
скорость 3G (HSDPA, UMTS) интернета 3 Мбит\с, значит чуть большей скорости на USB проводе до модема хватит с ушами (хвостом).


_________________
Нет повести печальнее на свете чем повесть о заклинившем ресете Вернуться наверх  Профиль




Не в сети

 Заголовок сообщения: Re: Можно ли удлинить витой парой USB и на сколько метров?

СообщениеДобавлено: Сб сен 25, 2010 07:39:13  Друг Кота Аватар пользователя
Карма: 16
Зарегистрирован: Чт сен 20, 2007 15:08:00
Сообщений: 10465
Рейтинг сообщения: 0

10 метров, потом сигнал не успеет пройти через весь провод при усб 2, а в этом режиме работают почти все устройства


_________________
тематические ответы только в форуме, в приват не пишите Вернуться наверх  Профиль WWW




Не в сети

 Заголовок сообщения: Re: Можно ли удлинить витой парой USB и на сколько метров?

СообщениеДобавлено: Сб сен 25, 2010 10:05:54  Вымогатель припоя Аватар пользователя
Карма: 2
Зарегистрирован: Ср дек 12, 2007 22:46:06
Сообщений: 506
Откуда: Георгиевск
Рейтинг сообщения: 0 Понятно. но и 10 метров тоже недурно. можно даже на улицу модем вытянуть. (в пластмассовом контейнере или презервативе. Кому как нравится :))
_________________
Нет повести печальнее на свете чем повесть о заклинившем ресете Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Можно ли удлинить витой парой USB и на сколько метров?

СообщениеДобавлено: Сб сен 25, 2010 16:50:37  Потрогал лапой паяльник Аватар пользователя
Зарегистрирован: Пн фев 11, 2008 21:14:38
Сообщений: 393
Откуда: Москва
Рейтинг сообщения: 0

максимальная дли для usb 10-15 метров, плюс провод должен быть экранированным, а различия между первой и второй версией в скорости для первой 10mb/s а второй 470mb/s


_________________
Плюс - минус = заряд, фаза - ноль = ??? Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Можно ли удлинить витой парой USB и на сколько метров?

СообщениеДобавлено: Сб сен 25, 2010 17:54:27  Нашел транзистор. Понюхал.
Зарегистрирован: Пн ноя 30, 2009 22:18:15
Сообщений: 173
Откуда: Ukraine, Donetsk
Рейтинг сообщения: 0 Насколько я помню - в спецификациях USB заявлено - максимальная длина кабеля 5м.
Я прбовал удлиннить витой парой, начинал с 10м. Только я с принтером боролся. Устойчивой работы добился только на 7м и меньше.

Я полагаю, что от 5 до 10м можно - но в каждом конкретном случае (устройства и компы) будут свои условия и параметры.
А выше 10 м - наверняка уже вообще ничего не возможно.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Можно ли удлинить витой парой USB и на сколько метров?

СообщениеДобавлено: Вс сен 26, 2010 20:03:48  Вымогатель припоя Аватар пользователя
Карма: 2
Зарегистрирован: Ср дек 12, 2007 22:46:06
Сообщений: 506
Откуда: Георгиевск
Рейтинг сообщения: 0 Понятно. Благодарю. У меня 6метров витой пары работает хорошо. в планах применить кабель STP (витая пара в экране) может и больше 10 метров получится. Буду пробовать.
1)

kitekat писал(а):

Я полагаю, что от 5 до 10м можно - но в каждом конкретном случае (устройства и компы) будут свои условия и параметры.А выше 10 м - наверняка уже вообще ничего не возможно.

как отметил Kitekat все зависит от конкретных условий и используемых контроллеров в ПК и подключаемом устройстве. Так что нужно писать и что с чем соединялось.
2)

kalobyte писал(а):

10 метров, потом сигнал не успеет пройти через весь провод при усб 2, а в этом режиме работают почти все устройства

А можно формулку по кторой это время расчитывается. Я тоже знаю что скорость электрического импульса конечна и равна скорости света, но как это влияет на длину линии связи? Спрашиваю потому как это реально ограничивающий фактор при поключении через провод. выше него не прыгнешь.
_________________
Нет повести печальнее на свете чем повесть о заклинившем ресете Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Можно ли удлинить витой парой USB и на сколько метров?

СообщениеДобавлено: Вс сен 26, 2010 23:02:06  Первый раз сказал Мяу!
Зарегистрирован: Пт май 14, 2010 05:35:03
Сообщений: 25
Рейтинг сообщения: 0 PICmaker, удлинял неэкранированной витой парой встроенную ноутбучную usb-вебкамеру до 11.3метров - все работало, несмотря на два разъема и две пайки. на 12метрах уже нет - камера компьютером виделась, но картинка не передавалась. если нужно большее расстояние, то в середину кабеля можно поставить usb-хаб, он будет работать как повторитель :)Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Можно ли удлинить витой парой USB и на сколько метров?

СообщениеДобавлено: Ср сен 29, 2010 17:51:52  Первый раз сказал Мяу!
Зарегистрирован: Чт апр 16, 2009 12:46:59
Сообщений: 29
Откуда: Енакиево
Рейтинг сообщения: 0 А если собрать аналоговый усилитель для двух проводов D+ и D- и питать за счет GND и V BUS ? Но это поможет если просто теряется потенциал плюса при передачи на большие растояние. А если за счет той-же витухи организовать дуплексный канал передачи? Т.е. Вместо двух проводов, данные будут передавать допустим 6 проводов. Например поставить мультиплексор и организовать его работу на кварцевом генераторе, это если мы знаем частоту передачи данных и например комутировать через каждый бит каналы, только будет проблема сборке этох битов опять в два канала, для этого надо выделять один провод для синхронизации и еще что нибудь продумать.

В общем если вам просто нужен канал, то можно просчитать двухканальный усилитель который можно ставить через каждые 10 метров, а если растояние и скорость, то это посложней будет)))
Лично я думаю что подойдет обычный усилитель на одном каскаде, нам нужно узнать какой потенциал у плюса при 10 метрах и исходя из этого усиливать его до 2.4 V . Как я понимаю проблема в том что теряется потенциал 1 ? Тогда это подойдет, только надо учитывать чтоб 0 не усиливался выше 0.4 V

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Можно ли удлинить витой парой USB и на сколько метров?

СообщениеДобавлено: Ср сен 29, 2010 18:04:17  Потрогал лапой паяльник Аватар пользователя
Зарегистрирован: Пн фев 11, 2008 21:14:38
Сообщений: 393
Откуда: Москва
Рейтинг сообщения: 0

вообще я читал что придумали беспроводной usb вот только найти его я думаю можно только за бугром


_________________
Плюс - минус = заряд, фаза - ноль = ??? Вернуться наверх  Профиль
